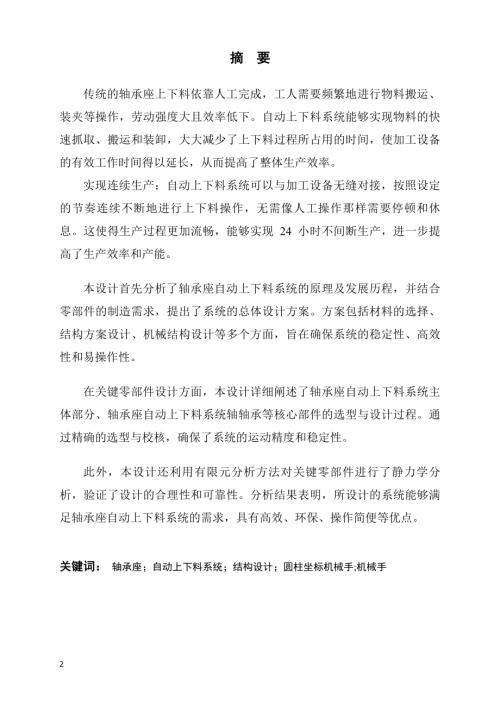

1、摘 要传统的轴承座上下料依靠人工完成，工人需要频繁地进行物料搬运、装夹等操作，劳动强度大且效率低下。自动上下料系统能够实现物料的快速抓取、搬运和装卸，大大减少了上下料过程所占用的时间，使加工设备的有效工作时间得以延长，从而提高了整体生产效率。实现连续生产：自动上下料系统可以与加工设备无缝对接，按照设定的节奏连续不断地进行上下料操作，无需像人工操作那样需要停顿和休息。这使得生产过程更加流畅，能够实现 24 小时不间断生产，进一步提高了生产效率和产能。本设计首先分析了轴承座自动上下料系统的原理及发展历程，并结合零部件的制造需求，提出了系统的总体设计方案。方案包括材料的选择、结构方案设计、机械结构设
2、计等多个方面，旨在确保系统的稳定性、高效性和易操作性。在关键零部件设计方面，本设计详细阐述了轴承座自动上下料系统主体部分、轴承座自动上下料系统轴轴承等核心部件的选型与设计过程。通过精确的选型与校核，确保了系统的运动精度和稳定性。此外，本设计还利用有限元分析方法对关键零部件进行了静力学分析，验证了设计的合理性和可靠性。分析结果表明，所设计的系统能够满足轴承座自动上下料系统的需求，具有高效、环保、操作简便等优点。关键词： 轴承座；自动上下料系统；结构设计；圆柱坐标机械手;机械手AbstractThe traditional loading and unloading of bearing seat
3、s is completed manually, and workers need to frequently carry out material handling, clamping and other operations, which is labor-intensive and inefficient. The automatic loading and unloading system can realize the rapid grabbing, handling and loading and unloading of materials, which greatly redu
4、ces the time occupied by the loading and unloading process, and prolongs the effective working time of the processing equipment, thereby improving the overall production efficiency.Achieve continuous production: The automatic loading and unloading system can be seamlessly integrated with the process
5、ing equipment, and the loading and unloading operation can be carried out continuously according to the set rhythm, without the need for pauses and breaks like manual operations. This makes the production process smoother and enables 24-hour uninterrupted production, further increasing productivity
6、and productivity.In this design, the principle and development process of the automatic loading and unloading system of bearing housing are analyzed, and the overall design scheme of the system is proposed in combination with the manufacturing requirements of parts. The scheme includes material sele
7、ction, structural scheme design, mechanical structure design and other aspects, aiming to ensure the stability, efficiency and easy operation of the system.In terms of the design of key components, this design elaborates on the selection and design process of the core components such as the main par
8、t of the automatic loading and unloading system of the bearing housing, the shaft bearing of the automatic loading and unloading system of the bearing housing. Through accurate selection and verification, the motion accuracy and stability of the system are ensured.In addition, the design also uses t
9、he finite element analysis method to carry out the static analysis of the key components, which verifies the rationality and reliability of the design. The analysis results show that the designed system can meet the needs of the automatic loading and unloading system of the bearing seat, and has the
10、 advantages of high efficiency, environmental protection and easy operation.Key words: Structural design, mechanical design calculation,2目 录摘 要IAbstractII第一章 绪论11.1论文选题背景与意义11.2轴承座自动上下料系统的研究现状11.2.1国内研究现状71.2.2国外研究现状81.3本文的研究内容9第二章 轴承座自动上下料系统的结构设计方法102.1 轴承座自动上下料系统的工作原理102.2 轴承座自动上下料系统的结构方案设计流程112.3
11、 轴承座自动上下料系统材料选型13第三章 轴承座自动上下料系统的三维图与二维工程图173.1轴承座自动上下料系统的三维图设计要求173.2轴承座自动上下料系统的三维图183.3二维工程图设计规范233.4轴承座自动上下料系统的二维工程图28第四章 轴承座自动上下料系统的关键零部件设计计算294.1电机的选型与设计计算304.2轴、键、轴承的设计计算与选型324.3圆柱齿轮设计与计算37第五章轴承座自动上下料系统的项目分析405.1项目经济性分析415.2项目影响43总结48参 考 文 献50致 谢52轴承座自动上下料系统第一章 绪论1.1 论文选题背景与意义 传统的轴承座上下料依靠人工完成，工
12、人需要频繁地进行物料搬运、装夹等操作，劳动强度大且效率低下。自动上下料系统能够实现物料的快速抓取、搬运和装卸，大大减少了上下料过程所占用的时间，使加工设备的有效工作时间得以延长，从而提高了整体生产效率。实现连续生产：自动上下料系统可以与加工设备无缝对接，按照设定的节奏连续不断地进行上下料操作，无需像人工操作那样需要停顿和休息。这使得生产过程更加流畅，能够实现 24 小时不间断生产，进一步提高了生产效率和产能。保证产品质量稳定操作精度：人工上下料时，由于人的疲劳、情绪等因素影响，难以保证每次上下料的位置和姿态完全一致，这可能会导致轴承座在加工过程中出现定位偏差，影响产品质量。自动上下料系统通过精
13、确的定位机构和抓取装置，能够确保每个轴承座都以准确的位置和姿态进入加工设备，从而提高了加工精度和产品质量的稳定性。避免人为损伤：在人工搬运轴承座的过程中，可能会因为操作不当而对轴承座造成磕碰、划伤等损伤，影响产品的外观和性能。自动上下料系统采用合适的抓取方式和防护措施，能够避免在上下料过程中对轴承座产生不必要的损伤，保证产品质量。降低生产成本减少人力成本：采用自动上下料系统可以大大减少生产线上的人工数量，降低了企业的人力成本支出。尤其是对于一些劳动强度大、工作环境恶劣的上下料岗位，用自动化设备替代人工，不仅可以减少人员招聘和培训成本，还能提高企业的经济效益。提高设备利用率：自动上下料系统能够快
14、速、准确地为加工设备提供物料，使加工设备能够保持较高的利用率，减少设备闲置时间。这意味着企业可以在不增加过多设备投入的情况下，提高生产能力，降低了单位产品的设备折旧成本。提高生产效率：自动上下料系统能够实现轴承物料的快速、准确搬运和定位，减少人工操作的时间损耗，并且可以连续不间断地运行，从而大大提高了轴承生产线上的生产效率，增加单位时间内的产量。提升产品质量：通过自动化设备进行上下料，能够保证每次上料和下料的位置精度和稳定性，避免了人工操作可能产生的误差和不一致性，有助于提高轴承的加工精度和产品质量的一致性，降低次品率。降低生产成本：虽然自动上下料设备的初始投资较大，但从长期来看，它可以减少对
15、人工劳动力的需求，降低人工成本。此外，由于生产效率的提高和产品质量的提升，还可以间接降低生产成本，提高企业的经济效益。改善工作环境：轴承生产过程中可能存在噪音、粉尘等不良工作环境因素，人工上下料需要工人长时间暴露在这样的环境中。采用自动上下料系统可以将工人从恶劣的工作环境中解放出来，减少职业健康风险，改善工作条件。促进企业智能化转型：自动上下料是轴承生产智能化的重要环节，研究和应用自动上下料技术有助于推动企业在生产过程中引入更多的自动化、智能化设备和系统，实现生产流程的优化和升级，提升企业的整体智能化水平和市场竞争力。适应产业发展趋势：随着制造业的不断发展，对生产的自动化、柔性化和高效化要求越
16、来越高。轴承自动上下料研究符合产业发展的趋势，有助于企业更好地适应市场变化和行业发展的需求，保持可持续发展的能力。1.2轴承座自动上下料系统的研究现状1.2.1国内研究现状国内众多企业在轴承座自动上下料技术方面积极开展研发，取得了一系列专利成果。例如，常州威嘉轴承制造有限公司于 2025 年 2 月取得 “数控加工机床上的自动上料定位装置” 专利。福优特（洛阳）智能装备有限公司 2024 年 12 月取得 “一种轴承套圈单臂机械手上下料装置” 专利。丰田合成（佛山）汽车部品有限公司 2025 年 1 月取得 “一种方向盘轴承座自动安装装置” 专利。这些专利技术从不同角度对轴承座自动上下料系统进行了创新和优化，为行业发展提供了技术支撑。应用场
