全部 支架点焊微调夹具 CS-36224（把手）.SLDPRT agon socket head cap screw4s gb_GB_FASTENER_SCREWS_HSHCS M10 x45-N.SLDPRT agon socket head cap screw4s gb_GB_FASTENER_SCREWS_HSHCS M12X30-N.SLDPRT agon socket head cap screws gb_GB_FASTENER_SCREWS_HSHCS M8X12-N.SLDPRT M27X2螺母.SLDPRT 前后方燕尾.SLDPRT 前后方燕尾槽挡板.SLDPRT 加强筋.SLDPRT 升降板.SLDPRT 安装块.SLDPRT 定位板.SLDPRT 定位销.SLDPRT 左右方燕尾.SLDPRT 左右方燕尾槽.SLDPRT 左右方燕尾槽挡板.SLDPRT 焊接工装.SLDASM 立式肘夹（CS-36224）.SLDASM 立式肘夹（CS-36224）_2.SLDASM 肘夹安装板.SLDPRT 肘夹导向套.SLDPRT 背板.SLDPRT 调节螺柱块.SLDPRT 连接板.SLDPRT 镜向前后方燕尾槽挡板.SLDPRT 镜向左右方燕尾槽挡板.SLDPRT 支架点焊微调夹具.rar 支架点焊微调夹具 CS-36224（把手）.SLDPRT agon socket head cap screw4s gb_GB_FASTENER_SCREWS_HSHCS M10 x45-N.SLDPRT agon socket head cap screw4s gb_GB_FASTENER_SCREWS_HSHCS M12X30-N.SLDPRT agon socket head cap screws gb_GB_FASTENER_SCREWS_HSHCS M8X12-N.SLDPRT M27X2螺母.SLDPRT 前后方燕尾.SLDPRT 前后方燕尾槽挡板.SLDPRT 加强筋.SLDPRT 升降板.SLDPRT 安装块.SLDPRT 定位板.SLDPRT 定位销.SLDPRT 左右方燕尾.SLDPRT 左右方燕尾槽.SLDPRT 左右方燕尾槽挡板.SLDPRT 焊接工装.SLDASM 立式肘夹（CS-36224）.SLDASM 立式肘夹（CS-36224）_2.SLDASM 肘夹安装板.SLDPRT 肘夹导向套.SLDPRT 背板.SLDPRT 调节螺柱块.SLDPRT 连接板.SLDPRT 镜向前后方燕尾槽挡板.SLDPRT 镜向左右方燕尾槽挡板.SLDPRT

请点击导航文件预览

关 键 词：

支架 点焊 微调 夹具

资源描述：

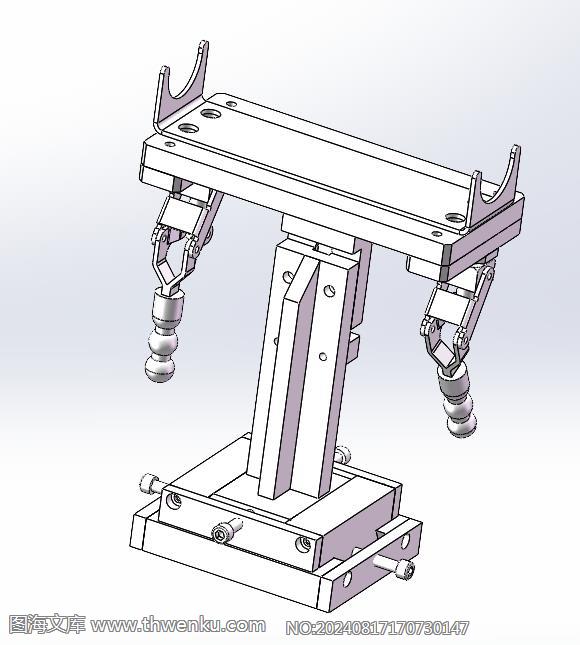

一款用于点焊钣金支架的夹具，该夹具安装在其他大型焊接夹具上，在有限的位置内即可安装，配合机器人变位机也可以使用，起到同系列产品一套工装满足多种产品点焊的需求。本夹具采用两个对角定位销，固定支架，可三方向微调支架位置尺寸，首件产品试制完成后，锁死限位螺母，即可进行批量生产。该批产品生产完成后，若下批次产品无需点焊支架，可直接拆除此工装。
