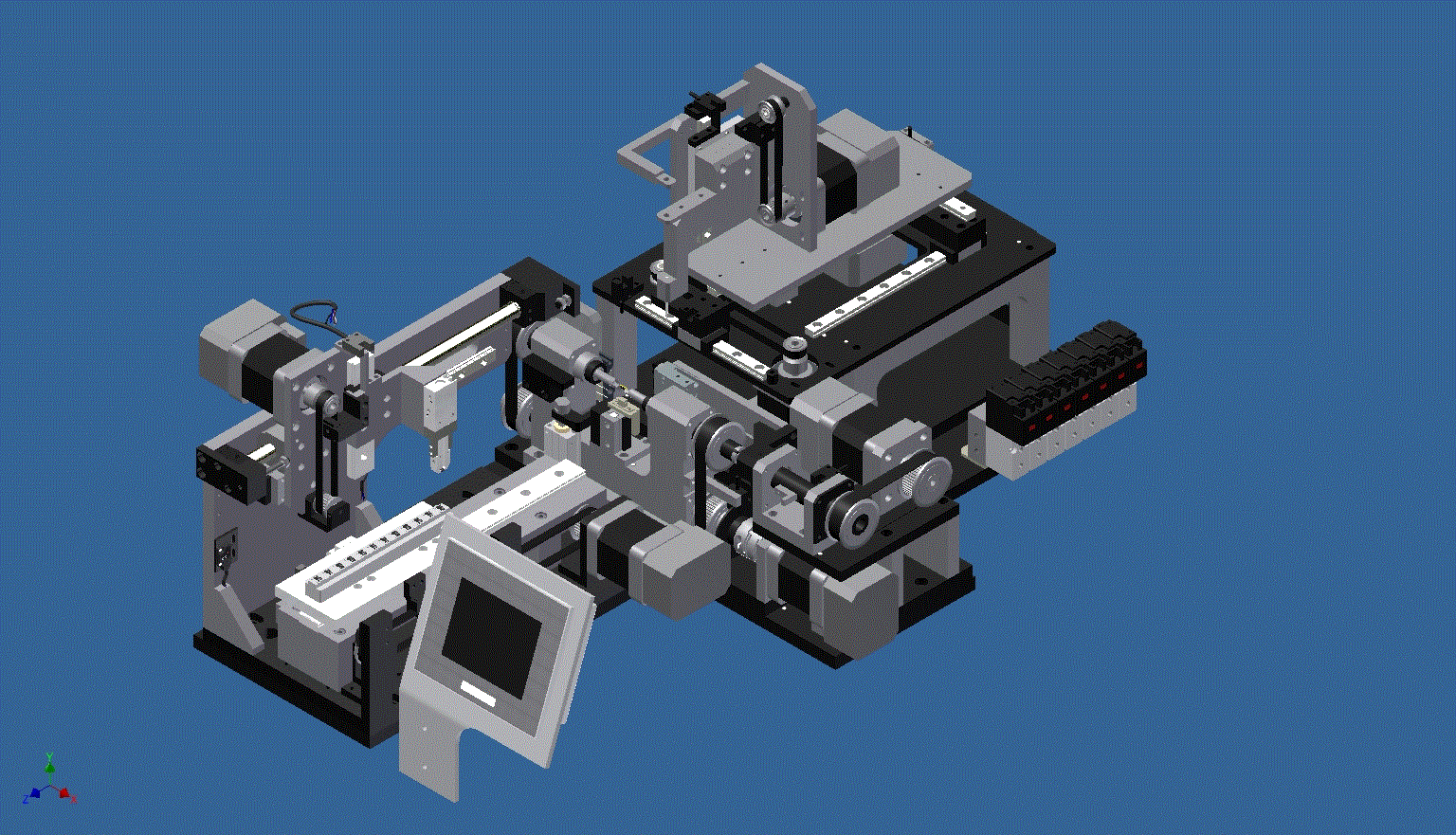

绕线机机构.zip

绕线机机构是绕线机的机械结构部分，包括绕线机构、排线机构、剪线机构、线圈模具、脱模机构、加热机构、张力机构、机架等。绕线机主要是由机架、绕线主轴机构、排线机构、绕线夹具、张力机构和控制系统等组成。绕线机采用变频器控制电机作为驱动力，有效地保证了变频器在低速状态下对电机的稳定控制。具体绕线机的结构包括如下：绕线机主轴机构：绕线机是由三相交流异步电机带动同步带和传动轴转动的。这样做，保证了绕线两侧主轴的转动是等速和同步的。通过加工提高装配精度，进而保证线模具同心和绕线质量。张力机构：在绕制细微漆包线和贵金属合金细丝时，由于线径细，如果张力太大，就会断丝或将线拉长，增大线圈的直流电阻；如果张力太小，就会出现乱排线现象，降低绕制品质。因为该设备的放线张力器是固定在滚珠丝杆排线杆上的，所以，采用毛毡压紧方式控制张力。在实际生产过程中，可在重要的工艺环节中增加张力装置，以控制张力的大小，保证排线整齐、无压叠、无松散，经过细致的调节完全可以满足不同线径的需求。
