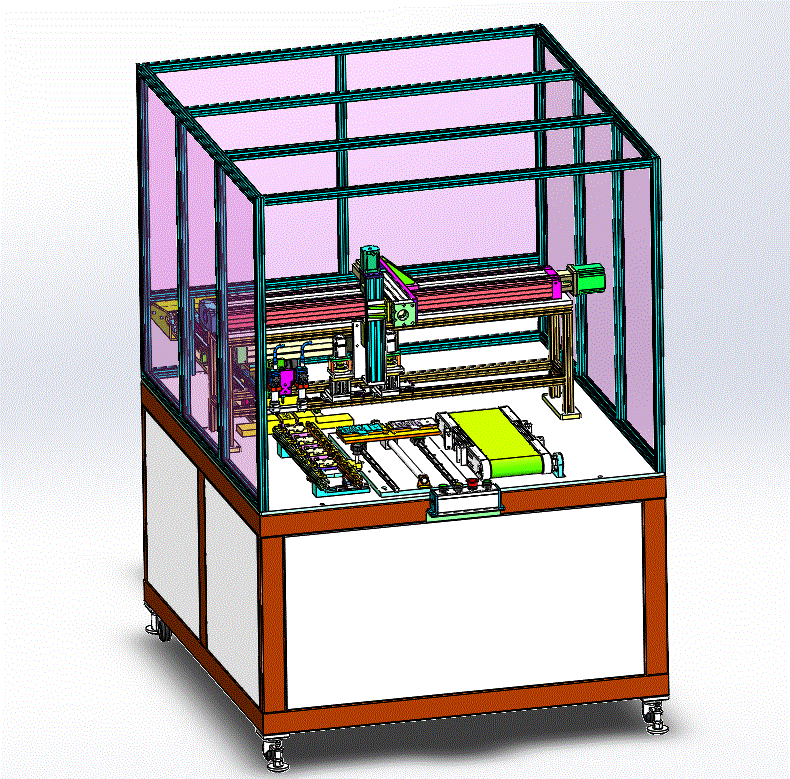

显示屏自动组装检测机.zip

显示屏自动组装检测机 设计思路：显示屏自动组装，需要检测出不良品，把不良品取出，合格品经过输送带运送到收料区域。显示屏自动送料方式采用了流水线方式，动作一次物料前进一个工位，设备需要视觉识别系统，先识别出不良产品，把不良品吸取放置到另外一条输送机输送到不良品区域。 显示屏自动组装检测机结构介绍：设备防护罩、流水线送料机构、视觉识别系统、X Y轴运动模组、输送线、气动滑台模组和电气配件构成，各组件结构具体构造如下： 1，流水线送料机构：由气缸、导轨滑块和升降模组组成； 2，视觉识别系统：由工业照相机组成； 3，X Y轴运动模组：由滑台丝杆模组组成； 4，输送线：由滚筒输送机组成。 程序控制系统：设备有4个气缸动作，伺服电机3个，2个普通交流电机，使用PLC控制器可以实现设备的正常运作。 工作原理：人工上料，流水线送料到位后，视觉系统开始识别产品是否合格，合格开始组装，不合格自动取出放置到不良品输送线，合格产品组装后送到输送线，由人工收料。
