汽车密封条自动定长锯切机.zip

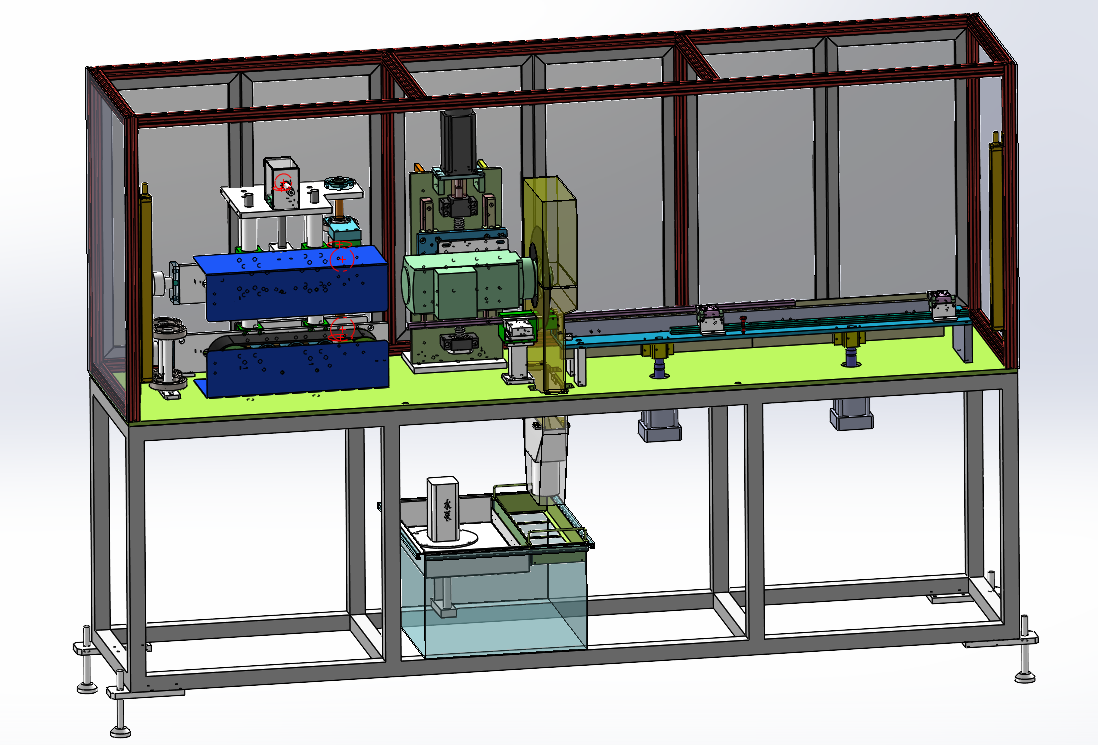

汽车密封条自动定长锯切机 设计思路：自动定长锯切，汽车密封条切割机，切割长度范围100mm1000mm，密封条由牵引机自动送料，锯片切割，设备安装高速锯片电机，加水冷却切割，设备后端安装产品长度定位机构，可以调节长度距离来改变产品的切割长度。 汽车密封条自动定长锯切机结构介绍：设备防护罩、牵引机自动送料、锯片切割机构、产品尺寸定位调节机构和电气配件构成，各组件结构具体构造如下： 1，牵引机自动送料：由上下两层皮带和传动机构组成； 2，锯片切割机构：由高速锯片电机和伺服升降机构组成； 3，产品尺寸定位调节机构：产品定位槽和长度调节机构组成。 程序控制系统：设备有3个气缸动作，伺服电机2个，使用PLC控制器可以实现设备的正常运作。 工作原理：自动送料定长锯切机，产品是自动进料，调节好设备定位块的位置，定位块安装感应器，确定产品的切割长度，当产品末端到达定位时，设备自动停止送料，自动夹紧产品，锯切刀片自动下行，完成切割产品。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款汽车密封条自动定长锯切机。
