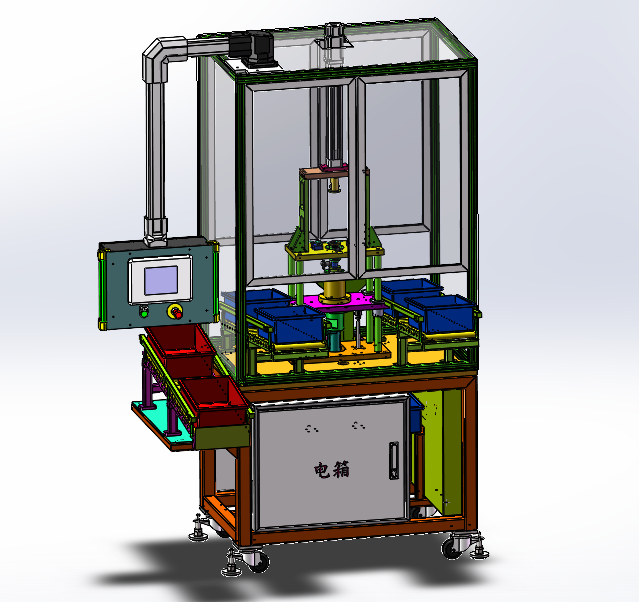

制动真空助力器螺丝锁紧设备.zip

制动真空助力器螺栓锁紧设备 设计思路：利用扭力电批锁紧螺丝，需要精准检测扭紧的力矩，具有自动判断是否滑牙。人工上料，设备需要有来料物料框和产品物料框，安装滚筒架方便拿取物料，设备配备触摸屏，方便修改参数。 制动真空助力器螺丝锁紧设备结构介绍：设备防护罩、扭力电批、电批升降运动模组、产品压紧定位机构和电气配件构成，各组件结构具体构造如下： 1，扭力电批：由智能电批和减速器组成； 2，电批升降运动模组：由气缸和升降导柱组成； 3，产品压紧定位机构：由气缸和压紧模具组成。 程序控制系统：设备有3个气缸动作，1个智能扭力电批，使用PLC控制器可以实现设备的正常运作。 工作原理：人工放入产品，对好产品的位置，下模放入螺栓，双手按下启动按钮，设备的动作如下：产品上模气缸下压，固定好产品，扭力电批升降运动气缸同时动作，电批上行，到位后开始运转，直到扭紧达到所需要的扭力值后停止运转。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款制动真空助力器螺丝锁紧设备
