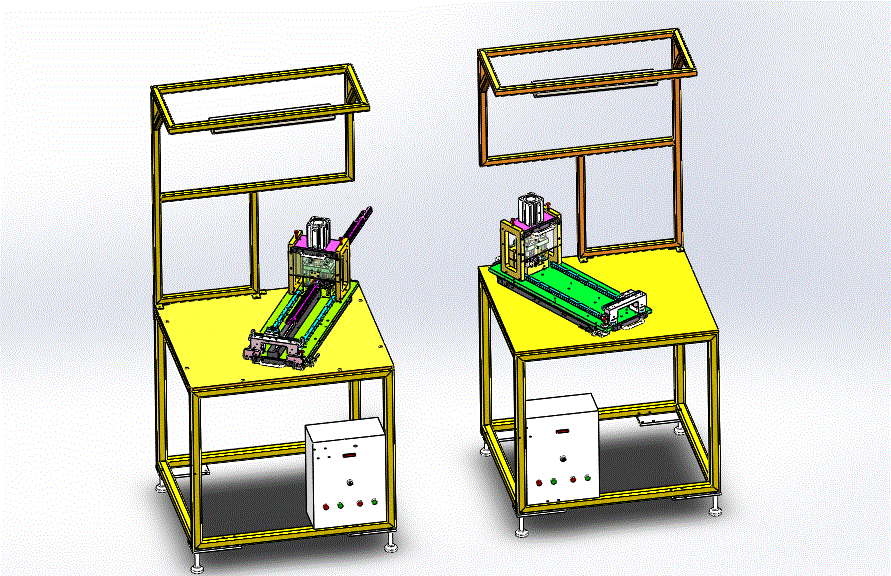

车门导槽唇边切割工装 设计思路：汽车密封条导槽切割唇边，采用刀模冲切，控制气缸下压，制作仿形模腔，定位板安装到工装前面，安装导轨固定可以调节长度尺寸。产品区分左右件，工装制作成左右件两套冲切工装。 车门导槽唇边切割工装结构介绍：设备防护罩、冲切刀模结构、产品定位工装、长度定位调整机构和电气配件构成，各组件结构具体构造如下： 1，冲切刀模结构：由仿形模腔、冲刀和下刀模组成； 2，产品定位工装：由固定卡槽组成； 3，长度定位调整机构：由导轨滑块和定位板组成。 程序控制系统：设备有1个气缸动作，使用智能控制器可以实现设备的正常运作。 工作原理：人工把产品安装到设备上，产品端头触碰到感应开关，双手按下启动开关，气缸下压，刀模开始工作，完成产品的切割工序。 图纸为solidworks 2018版本设计，一款车门导槽唇边切割工装。
