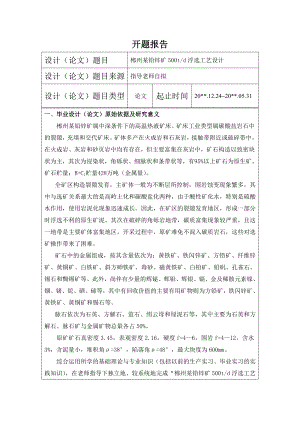

1、开题报告设计（论文）题目郴州某铅锌矿500t/d浮选工艺设计 设计（论文）题目来源指导老师自拟设计（论文）题目类型论文起止时间 20*.12.2420*.05.31一、毕业设计（论文）原始依据及研究意义郴州某铅锌矿属中深条件下的高温热液矿床。矿床工业类型属碳酸盐岩石中的裂隙，充填和交代矿床。矿体多产在火成岩和石灰岩，接触带附近或破碎带中，在火成岩、灰岩和砂页岩中均有存在，但主要富集在灰岩中，矿石构造以致密块状为主，其次为浸染状，角砾状、细脉状和条带状等，有95%以上矿石为原生矿。矿石贮量：B+C1贮量428万吨（金属量）。全矿区构造裂隙发育，主矿体一般为不断层所控制，围岩蚀变现象繁多，其中与选
2、矿关系最大的是高岭土化和碳酸盐化两种，由于酸性矿化水，特别是硫酸水作用，使用岩泥化现象迅速成长。因此，在矿区的裂隙发育地区，形成一部分时浮选不利的原生矿泥。其次在破碎的角砾岩地带，碳质富集现象较严重，且这一地带是主要矿体富集地区，开采过程中，原矿难免不混入碳质岩石，这些对选矿操作带来了困难。矿石中的金属组成，按其含量依次为：黄铁矿、铁闪锌矿、方铅矿、纤维锌矿、黄铜矿、白铁矿、斜方砷铁矿、毒砂、磁黄铁矿、白铅矿、铅矾、孔雀石、锡石和黝锡矿等。此外，尚伴有少量的辉铋、辉钼、辉银、镉、金及稀散元素镓、铟、锗、铊、硒、碲等，其中有回收价值的主要有用矿物则为方铅矿，铁闪锌矿、黄铁矿、黄铜矿和锡石等。脉石
3、依次为石英、方解石、萤石、绢云母和绿泥石等，其中主要为石英和方解石。脉石矿与金属矿物总量各占50%。原矿矿石真密度3.45，表观密度2.16，硬度f=46，围岩f=412，含水3%，含泥量小，堆积角=38，陷落角=48，最大块度为600mm。综合运用所学的基础理论与专业知识（包括以前的生产实习、毕业实习的实践知识），在老师指导下独立地、较系统地完成“郴州某铅锌矿500t/d浮选工艺设计”，巩固所学的各科知识，提高综合运用所学理论知识和专业技能的能力；学会分析解决铅锌矿选矿过程中的实际问题，增强独立思考的能力，为以后走上工作岗位奠定良好的基础。 三、毕业设计（论文）主要内容（1）矿山情况介绍；（
4、2）矿石破碎系统流程及主要设备的计算、设计与选择；（3）矿石磨矿系统流程及主要设备的计算、设计与选择；（4）铅锌浮选工艺系统及主要设备的计算、设计与选择；（5）绘制从矿石破碎到精矿的工艺流程图、平面布置示意图、设备形象系统图、工艺管线图和数质量流程图。图纸要求采用CAD绘制，A1、A2、A3图幅。（6）翻译本专业英文文献一篇（3000-5000汉字）。四、毕业设计（论文）预期目标（技术方案、路线）预期目标（技术方案）：（1）采用优先浮选流程，综合回收铅精矿和锌精矿。（2）要求铅精矿品位70%，锌精矿品位40%，含水量10%，要求铅和锌的回收率大于90%。预期目标（路线）：（1）查找有关铅锌分选
5、厂的相关资料；（2）向指导老师提供自己的设计思路，并接受老师的意见；（3）自己进行提纲简要，初步确定设计方案；（4）按时间按排，有步骤的进行各项任务；五、毕业设计（论文）重点、难点 设计（论文）的重点：确定从破碎、磨矿、选别至精矿脱水的全厂各作业合理的工艺流程和原始指标，进行流程计算和设备的选择与计算进行合理的设备配置。绘制破碎、主厂房设备配置图，绘制全厂设备联系图和数质量、矿浆、工艺流程图。l 设计（论文）的难点：(1)进行流程计算的原始指标的选择。 (2) 对设备选型的参数确定，以保证各个环节协调和高效运作。(3)设备和厂房的合理设计与布置。六、毕业设计（论文）进度安排（1） 20*.12
6、.2420*.2.24，广泛查阅相关文献资料并进行分析、整理,编写开题报告；（2）20*.2.2520*.3.4，根据所掌握资料，结合实际情况，认真研究、分析，拟定设计方案；（3）20*.3.520*.4.20，矿石破碎、磨矿及浮选工艺各部分的计算与设计，物料平衡计算，主要设备的选择确定；（4）20*.4.2120*.4.30，各种图纸的设计绘制；（5）20*.5.120*.5.15，编写设计说明书；（6）20*.5.1620*.5.31，检查修改，准备答辩（含预答辩）。七、毕业设计（论文）所需条件：（1）指导老师给予的参考资料和文献的查阅；（2）对计算的熟练的操作，会灵活运用Microsoft Word软件和CAD绘图软件；（3）对选矿厂各种机械设备功能的了解；八、指导老师意见： 指导老师： （签 名）年 月 日
