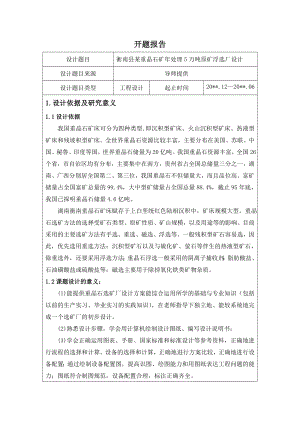

1、开题报告设计题目衡南县某重晶石矿年处理5万吨原矿浮选厂设计设计题目来源导师提供设计题目类型工程设计起止时间20*.1220*.061.设计依据及研究意义1.1设计依据 我国重晶石矿床可分为四种类型,即沉积型矿床、火山沉积型矿床、热液型矿床和残坡积型矿床。全世界重晶石资源比较丰富，主要分布在美国、苏联、中国、秘鲁、印度等国，世界重晶石储量为20亿吨。我国重晶石资源丰富，全国26个省，市自治区均有分布，主要集中在南方，贵州省占全国总储量三分之一，湖南、广西分别居全国第二、第三位，我国重晶石不但储量大，而且品位高。富矿储量占全国富矿总量的99.4%，大中型矿储量占全国总量88.4%，截止95年底，我
2、国已探明重晶石储量4.6亿吨。 湖南衡南重晶石矿床赋存于上白垩统红色陆相沉积中，矿床规模大型。重晶石选矿方法的选择受矿石类型、原矿性质、矿山规模，以及用途等的影响。目前采用的主要选矿方法有手选、重选、磁选、浮选等。一般残积型矿石容易选，因此，优先选用重选方法；沉积型矿石以及与硫化矿、萤石等伴生的热液型矿石，除重选外，还要采用浮选方法；重晶石浮选一般采用的阴离子捕收剂：脂肪酸盐、石油磺酸盐或硫酸盐等；磁选主要用于除掉氧化铁类矿物杂质。1.2课题设计的意义：(1)能提供重晶石选矿厂设计方案能综合运用所学的基础与专业知识（包括以前的生产实习、毕业实习的实践知识），在老师指导下独立地、能较系统地完成一
3、个选矿厂的初步设计。(2)熟悉设计步骤，学会用计算机绘制设计图纸、编写设计说明书；(3)学会正确运用图表、手册、国家标准和标准设计等参考资料，正确地进行流程的选择和计算、设备的选择和计算，正确地进行方案比较，正确地进行设备配置；通过绘制设备配置图，提高识图、绘图能力和用图纸表达工程问题的能力；图纸符合制图规范，设备配置合理，标注正确齐全。(4)能灵活地运用所学的专业知识分析和解决设计中遇到的技术性问题。2.设计主要研究的内容、预期目标：（技术方案、路线）2.1研究内容(1)调查和收集类似选矿厂资料。(衡南县某重晶石矿情况简介:矿石平均品位35.6%，矿石原矿粒度为-350mm) (2)对所设计
4、的选矿厂，确定从破碎、磨矿、选别至精矿脱水的全厂各作业合理的工艺流程和原始指标，进行流程计算和设备的选择与计算，编写矿物加工工艺部分设计说明书。 (3)进行合理的设备配置，绘制破碎、主厂房设备配置图，绘制全厂设备联系图和数质量、矿浆、工艺流程图。(4) 设备配置图纸的绘制要求采用CAD绘制的方法。(5)翻译本专业英语文献一篇（3000-5000汉字）。2.2 预期目标 精矿品位90%，回收率70%3.设计的研究重点及难点3.1设计的重点： 确定从破碎、磨矿、选别至精矿脱水的全厂各作业合理的工艺流程和原始指标;进行流程计算和设备的选择与计算;绘制全厂设备联系图和数质量、矿浆、工艺流程图图纸的绘制
5、要求采用CAD绘制.3.2设计的难点： 全厂各作业合理的工艺流程；合理的选矿药剂；合理的设备配置。4.设计研究方法及步骤（进度安排）阶段阶 段 内 容起 止 时 间1广泛查阅相关文献资料并进行分析、总结,编写开题报告20*.1.420*.1.152根据所掌握资料，拟定设计方案20*.2.2020*.3.103撰写工程概况等文字信息20*.3.1120*.3.184工艺流程设计，工艺参数确定毕业实习20*.3.1920*.3.285设备的计算及选型20*.3.2920*.4.86选厂设计、工程制图，编写设计报告20*.4.920*.4.307检查修改20*.5.2620*.5.318答辩20*.6.120*.6.45.进行设计所需条件1) 中国非金属矿业，地质出版社，20082) 非金属矿选矿法，中国建筑工业出版社3) 非金属矿加工工艺与设备，化工工业出版社，20094) 非金属矿超细磨与分选，中国建筑工业出版社，19885) 选矿学（教科书）；6) 选矿厂设计（周龙廷主编）；7) 其他有关选矿厂设计的图册及制图规范；8) 新编矿山选矿厂工程设计与技术标准规范实用全书，20069) 选矿厂设计手册、选矿设计参考资料、选矿施工图设计手册 10) 图书馆、期刊网检索相关资料1) 指导教师意见：签名： 年 月 日
