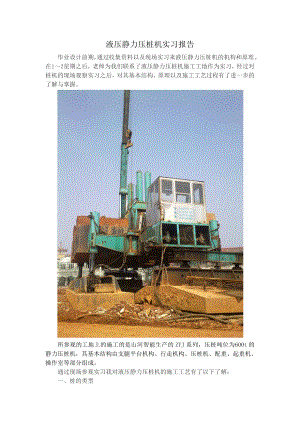

1、液压静力压桩机实习报告毕业设计前期，通过收集资料以及现场实习来液压静力压桩机的机构和原理。在12星期之后，老师为我们联系了液压静力压桩机施工工地作为实习，经过对桩机的现场观察实习之后，对其基本结构、原理以及施工工艺过程有了进一步的了解与掌握。所参观的工地上的施工的是山河智能生产的ZYJ系列，压桩吨位为600t的静力压桩机，其基本结构由支腿平台机构、行走机构、压桩机、配重、起重机、操作室等部分组成。通过现场参观实习我对液压静力压桩机的施工工艺有了以下了解： 一、桩的类型 用于静压桩施工的钢筋混凝土预制桩有RC方桩、PC管桩、PHC管桩和PTC管桩，还有的地区采用外方内圆空心式钢筋混凝土预制桩。

2、二、桩的沉设 静压预制桩的施工一般采用分段压入、逐段接长的方法。其施工工艺为：测量定位压桩机就位吊装喂桩桩身对中调直压桩接桩再压桩（送桩）终止压桩切割桩头。 1.测量定位通常在桩身中心打入一根短钢筋，若在较软的场地施工，由于桩机的行走而挤压预打入的短钢筋，故当桩机大体就位之后要重新测定桩位。 2.压桩机就位经选定的压桩机进行安装调试就位后，行至桩位处，使桩机夹持钳口中心（可挂中心线陀）与地面上的样桩基本对准，调平压桩机后，再次校核无误，将长步履（长船）落地受力。 3.吊装喂桩静压预制桩桩节长度一般在12米以内，可直接用压桩机上的工作调机自行吊装喂桩，也可以配备专门调机进行吊装喂桩。第一节桩（底

3、桩）应用带桩尖的桩，当桩被运到压桩机附近后，一般采用单点吊法起吊，采用双千斤（吊索）加小便担（小横梁）的起吊法可使桩身竖直进入夹桩的钳口中。当接桩采用硫磺胶泥接桩法时，起吊前应检查浆锚孔的深度并将孔内的夹物和积水清理干净。 4.桩身对中调直当桩被吊入夹桩钳口后，由指挥员指挥司机将桩缓慢降到桩尖离地面10cm左右为止，然后加紧桩身，微调压桩机使桩尖对准桩位，并将桩压入土中0.51.0m，暂停下压，在从桩的两个正交侧面校正桩身垂直度，当桩身垂直度偏差小于0.5%时才可正式压桩。 5.压桩压桩是通过主机的压桩油缸伸程的力将桩压入土中，压桩油缸的最大行程因不同型号的压桩机而有所不同，一般为1.52.0

4、m，所以每一次下压，桩入土深度约为1.52.0m，然后松夹具上升再夹紧再压，如此反复进行，方可将一节桩压下去。当一节桩压到其桩顶离地面80100cm时，可进行接桩或放入送桩器将桩压至设计标高。 6.接桩静压预制桩常用接头形式有电焊焊接和硫磺胶泥锚固接头。电焊焊接施工时焊前须清理接口处砂浆、铁锈和油污等杂质，坡口表面要呈金属光泽，加上定位板。接头处如有孔隙，应用锲形铁片全部填实焊牢。焊接坡口槽应分34层焊接，每层焊渣应彻底清除，焊接采用人工对称堆焊，预防气泡和夹渣等焊接缺陷。焊缝应连续饱满，焊好接头自然冷却15分钟后方可施压，禁止用水冷却或焊好即压。硫磺胶泥锚固接头，施工时要认真把好质量关。 7.送桩如果桩顶已接近设计标高，而桩压力尚未达到规定值，可以送桩。如果桩顶高出地面一段距离，而压桩力已达到规定值时则要截桩，以便压桩机移位。通过此次参观实习，对液压静力压桩机的结构组成和施工工艺进行了实际了解，一些资料上无法了解的内容，通过亲眼观看后，有了很好的了解与掌握。参观过程中，也得到了相关工作人员的很多帮助，学到了一些课本上学不到的内容。通过施工现场实际体验，对毕业设计以后的工作有了很大的帮助。
