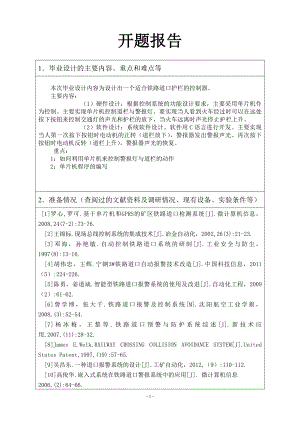

1、开题报告1毕业设计的主要内容、重点和难点等本次毕业设计内容为设计出一个适合铁路道口护栏的控制器。主要内容： （1）硬件设计：根据控制系统的功能设计要求，主要采用单片机作为控制。主要实现单片机控制道栏与警报灯。要实现当人看到火车经过时可以在远处按下按钮来控制交通灯的声光和护栏的放下，当火车远离时声光停止护栏上升。 （2）软件设计：系统软件设计。软件用C语言进行开发。主要实现当人第一次按下按钮时电动机的正转（道栏放下），警报器发出警报声光。再次按下按钮时电动机反转（道栏上升），警报器声光的恢复。 重点：1：如何利用单片机来控制警报灯与道栏的动作2：单片机程序的编写 2准备情况（查阅过的文献资料及调
2、研情况、现有设备、实验条件等） 1罗心,罗可.基于单片机和GPRS的矿区铁路道口检测系统J.微计算机信息，2008,24(7-2):73-76. 2王锦标.现场总线控制系统的集成技术J.冶金自动化，2002,26(3):21-23. 3邓海，孙艳敏.自动控制铁路道口系统的研制J.工业安全与防尘，1997(8):13-16. 4胡伟忠，王辉.宁钢3#铁路道口自动报警技术改造J.中国科技信息，2011（5）:224-226. 5陈勇，姜道斌.智能型铁路道口报警系统的使用及改进J.自动化工程，2009（2）:61-62. 6訾学博，张大千.铁路道口报警及控制系统M.沈阳航空工业学报，2008,(3)
3、:52-54. 7杨冰梅，王黎等.铁路道口预警与防护系统综述J.新技术应用,2007,(11):28-32. 8James E.Welk.RAILWAY CROSSING COLLISION AVOIDANCE SYSTEMJ.United States Patent,1997,(19):57-65. 9吴昌东.一种道口报警系统的设计J.工矿自动化，2012,（9）:110-112. 10高俊华.嵌入式系统在铁路道口警报系统中的应用J. 微计算机信息2006,(2):64-66. 调研情况：目前有两种控制道栏的方式。一种为当火车经过传感器时，传感器发出信号，单片机控制警报灯和到道栏运动的自动控
4、制。另一种是由人通过摄像头观察到火车来临并人工远程控制道口与警报灯的运动。综合我国国情，我认为人工远程控制更加合适。 现有设备和实验条件1. 计算机一台2. 单片机的模拟环境 3、实施方案、进度实施计划及预期提交的毕业设计资料 实施方案与进度实施计划 计划 1）查阅相关文献，掌握设计方案与设计基本原理。 2）设计方案，软件模拟出结果，对比文献修改方案。 3）做出演示模型 方案： 1）系统构成：该设计由主要由单片机、道栏、电机、警报灯构成。 2）工作原理：火车经过时，人在远处按下控制开关，单片机发出信号， 警报灯工作，道栏下降。再次按下按钮，单片机发出信号，警报灯 恢复，升起道栏。 3）功能实现：该设计要求常态时道栏口升起，警报灯长绿。当按下开关 时道栏下降，同时警报灯发出声光。再次按下开关时警报灯恢复，道 栏上升。 4）采用技术：该设计主要采用了单片机技术。预期提交的毕业设计资料：1）二万字左右的毕业设计说明书（论文）；其中包括详细的300-500个单词的英文摘要2）与课题相关的不少于四万字符的指定英文资料翻译（附英文原文）3）完成绘图工作量折合A0图纸1张以上，其中包含两张A3以上的计算机绘图图纸指导教师意见指导教师（签字）： 2012年12月日开题小组意见开题小组组长（签字）：2013年1 月日 院（系、部）意见 主管院长（系、部主任）签字： 2013年1月日- 3 -
