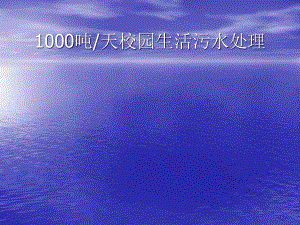

1、1000吨/天校园生活污水处理 主要内容 1.摘要 2.污水处理厂设计进出水水质要求 3.污水处理厂的工艺流程方案的选择 4.生物接触氧化法的介绍 5.工艺流程 6.工艺处理构筑物介绍 7.处理结果 8.致谢 1.摘要 本设计要求处理量为1000m3/d的校园生活污水。由于进水水质BOD/COD较大，污水的可生化性较高，因此本设计采用生化处理的方法。设计时即要求达到排放标准，又要使处理费用、基建费用等综合费用达到最小，还要是处理环境美观。结合处理水质、污水排放标准、处理成本、处理环境等因素，本设计采用生物接触氧化处理工艺。2.污水处理厂设计进出水 水质要求 污水处理厂的进水水质根据污水处理厂的
2、环评报告书确定；排放标准根据该校园所处的城市的总体规划和排水规划，排放标准要求达到国家污水综合排放标准（GB8978-1996）之一级标准。污水处理厂进出水水质如表2.1。表表2.1 设计进出水水质设计进出水水质 项目 CODcr BOD5 SS NH3-N P 进水水质 250 150 200 20 8 出水水质 90 20 60 10 0.5 3.污水处理厂的工艺流程 方案的选择 （1）污水处理厂工艺方案的选择原则 （2）污水处理方案的选择（1）污水处理厂工艺方案的 选择原则 a.考虑到收纳水体的稀释和自净能力，满足出水水质的要求，尽量降低占地、运行费用和工程投资。b.工艺先进可靠，对水质
3、变化适应能力强，运行管理简便、灵活、稳定。c.与当地的经济发展及现有条件相适应。d.工艺方案应有利于以后的扩建。e.污水处理排放出来的污泥应易于处置和处理。（2）污水处理方案的选择 根据本工程进入污水处理厂的原污水水质情况，其BOD/COD=0.6，表明污水的可生化性非常好，且污水中不含有对微生物有毒的物质，所以其处理主工艺宜采用生生物处理方法物处理方法。生物处理技术是目前各国普遍采用的废水处理工艺，它在防止水体污染中已经并将继续发挥积极的作用。在当前城市污水处理工程中，活性污泥法是应用最广泛的污水处理技术之一，它具有处理效果好，有机物去除率高，运行稳定，运行经验丰富等优点，经过在实际生产上的
4、广泛应用和技术上的不断改进，并在此基础上派生出氧化沟、SBR等工艺，活性污泥法已成为污水处理的主要技术。4.生物接触氧化法的介绍（1）首创日期（2）生物接触氧化法的原理（3）生物接触氧化法的特点（1）首创日期 生物接触氧化法于1971年在日本首创，近年来，该技术在国内外都得到了较为广泛的研究与应用，用于处理生活污水和某些工业有机污水，并取得了良好的处理效果。（2）生物接触氧化法的原理 生物接触氧化法在池内设有填料，部分微生物以生物膜的形式固着生长在填料表面，部分则絮状悬浮生长在水中。因此，他兼有活性污泥法与生物滤池二者的特点。生物接触氧化法中微生物所需要的氧通常通过人工曝气供给。生物膜生长至一
5、定厚度后，近填料比的微生物将由于缺氧而进行厌氧代谢，产生的气体及曝气形成的冲刷作用会造成生物膜的脱落，并促进新生物膜的生长，形成生物膜的新陈代谢，脱落的生物膜将随水流出池外。（3）生物接触氧化法的 主要特点：a.兼有活性污泥法的特点 b.容积负荷高，处理时间短 c.不存在污泥膨胀问题 d.对水质的适应能力强 e.污泥产量低 5.工艺流程 流程图 生物接触氧化池罗茨鼓风机二次沉淀池达标排放污泥浓缩池带式压滤机泥饼外运除磷加药系统水解酸化池格 栅 调 节 池潜 污 泵污泥回流校园生活污水6.工艺处理构筑物介绍 （1）格栅 格栅是用来去除可能堵塞水泵机组及管道阀门的较粗大悬浮物，并保证后续处理设施能
6、正常运行。经过计算，本设计中每天栅渣量W=0.1m3/d，宜采用人工清渣。故采用人工格栅。（2）调节池 因为校园处理的都是生活污水，居住的成员比较单一，上下课时间都比较集中，所以污水水质、水量波动变化较大。这样对污水处理厂的处理设备，特别是生物处理设备处理功能正常发挥是不利的，甚至遭到破坏。因此，应在污水处理系统前设置均化调节池，以均和水之、存盈补缺。调节池的形状宜为方形或圆形，以利于形成完全混合状态。本设计是采用方形的。（3）水解酸化池 水解酸化池是一种高负荷厌氧生物处理单元，运行负荷是一般厌氧生物处的3-5倍。水解酸化池构造适宜简单，它起负荷调节，酸化作用。（4）生物接触氧化池 生物接触氧
7、化池主要去除污水中的BOD、COD、氨氮、油类等污染物，使其排放标准要求达到国家污水综合排放标准（GB8978-1996）之一级标准。（5）二次沉淀池 沉淀池主要是分离悬浮物的一种常用处理构筑物 由于处理水量不大，本设计采用竖流沉淀池，池型为圆形，废水从设在池中央的中心管进入，从中心管的下端经过反射板后均匀缓慢地分布在池的横断面上，由于出水口设置在池面或池墙四周，故水的流向基本由下向上。此沉淀池排泥方便，管理简单，占地面积小。（6）污泥浓缩池 污泥浓缩用于降低污泥中水分，缩小污泥的体积，但仍保持其流体性质，有利于污泥的运输、处理与利用。本设计选用间歇式重力浓缩池。（7）污泥脱水间 脱水间采用带
8、式压滤机压滤脱水，虽然压滤机脱水投资较大，但脱水效果好，泥饼含水率可达70%80%，适合于运输或泥饼作进一步的处置。7.处理结果 经过以上的处理，使出水水质达到国家污水综合排放标准（GB8978-1996）之一级标准 8.致致 谢谢 本次毕业设计能够顺利完成，是与谢光炎老师的言传身教，悉心指导以及对我的严格要求分不开的。从方案的制定，查阅文件资料，解决设计中遇到的困难，到论文的撰写，每一步都凝结着谢老师的心血和汗水。这三个月来，在谢老师和其他老师、同学的悉心帮助下，我顺利地解决了设计中出现的问题，并很好地掌握了污水厂设计的基础方法，为以后的工作打下了坚实的基础。在设计过程中，谢老师要求我们要认真做好设计的每个环节，保证设计的实用性、经济性，并结合本污水厂的实际情况及现有的相关污水厂的实例，全面地分析设计中的主要问题，有疑必问，在设计中巩固和加深自己的专业知识。在此特别表示感谢！同时，感谢这四年来教育我、关心我以及帮助过我的所有环境学院的老师们！深深感谢我的父母多年来生活上的无限关心和支持。还有同组各位同学的通力协作与帮助，在此我表示谢意。再一次感谢所有帮助及关心过我的老师、同学、朋友及亲人们。谢谢 谢谢
