西宁市湟水花园小区7#楼给排水工程设计-答辩稿.ppt

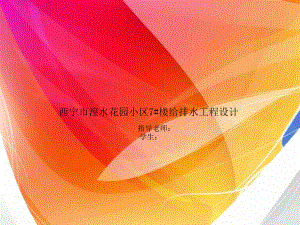

1、 西宁市湟水花园小区7#楼给排水工程设计 指导老师：学生：毕业设计主要内容 1、工程概况 2、方案选择 3、室内给水系统 4、室内排水系统 5、室内消防系统 6、室内热水系统 7、雨水排水系统 8、总结 工程概况 本工程为西宁市湟水花园小区7#楼给排水工程设计。本工程地下一层，地上十八层为住宅楼。建筑面积为8329.5m2，建筑高度为53.8m。方案选择 根据建筑给排水设计需要完成的内容有：室内给水系统、室内排水系统、室内消防系统、室内热水系统、雨水排水系统。室内给水系统 室内给水系统包括引入管、水表节点、给水管网和附件，此外，加压泵和屋顶高位水箱。生活给水泵共有2台均采用单级单吸离心泵IS8

2、0-50-250型水泵，流量：8.61L/s，扬程：80m，一用一备，电机功率为22KW。V贮水池=Qd20%=100.8m3/d20%=20.16m3；室内排水系统 本设计采用污废水分流的排水方式，废水直接排入室外管道，污水经过化粪池处理后，排入室外管道。化粪池设计成矩形，V=25m3，选用潜污泵2台，100QW-10-4，流量70m3/h，扬程为7m，1用1备。室内消防系统 消火栓设备规格：选用DN65的消火栓，水带喷口直径为d=19mm，水龙带长度为Ld=25m，充实水柱长度为Hm=12m，层高大于50m的住宅楼，室内消火栓给水系统消防用水量30L/s，贮存在水箱中的消防水量按消防用水1

3、0min，其贮水量V消防水量=18m3。贮水池内的消防用水量，按火灾延续时间2h计算为216m3。室内热水系统 热水系统主要由热交换器、配水管网、回水管网、循环水泵以及各种热水配水附件组成。本住宅对热水要求较高，采用全天热水供应系统，为保证任何时刻均达到设计水温（出水温度为75，最不利点温度为50）。雨水排水系统 采用普通外排水系统 当地的5min暴雨强度为15.98（L/s.ha）选用管径为100mm的塑料管 总结 通过毕业设计的结束，使我对给排水工程专业有了更深刻的认识。让我做到了运用所学的理论分析问题和解决问题，同时也感觉到了知识的欠缺和不扎实，这次的设计在实际问题中考虑的不周全。敬请各位老师批评指正，让我能够不断进步！致谢 衷心感谢邢艳红的精心指导和帮助，让我顺利地完成了毕业设计，也感谢今天答辩的各位老师，以及大学四年的全班同学！谢谢
