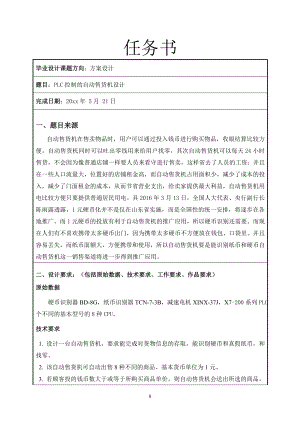

1、任务书毕业设计课题方向：方案设计题目：PLC控制的自动售货机设计完成日期：20xx年 5月 21日一、题目来源 自动售货机在售卖物品时，用户可以通过投入钱币进行购买物品，收银结算比较方便。自动售货机同时可以吐出零钱用来给用户找零，其次自动售货机可以每天24小时售货，不会因为像普通店铺一样要人员来看守进行售卖，这样省去了人员的工资；并且在一些人口流量大，位置好的店铺租金高，而自动售货机占用面积少，减少了成本的投入，减少了门面租金的成本，从而节省营业支出，给卖家提供最大利益，自动售货机用电比较方便只要提供普通居民用电。具2016年3月13日，全国人大代表、央行副行长陈雨露透露，1元硬币化并不是仅在
2、山东省实施，而是全国性的统一安排，将逐步在各地推广。而1元硬币的投放有利于自动售货机的推广应用，所以硬币识别还需要。而现在人们有不喜欢携带太多硬币出门，因为携带太多硬币不方便放在钱包、口袋里。并且容易丟失，而纸币面额大，方便携带和使用，所以自动售货机要是能识别纸币和硬币自动售货机这一销售渠道将进一步得到推广应用。二、 设计要求：（包括原始数据、技术要求、工作要求、作品要求）原始数据 硬币识别器BD-8G，纸币识别器TCN-7-3B，减速电机XINX-37J，X7-200系列PLC4个不同的基本型号的8种CPU。技术要求 1. 设计一台自动售货机，要求能完成对货物信息的存取，能识别硬币和真假纸币
3、，和找零。 2. 该自动售货机可自动出售8种不同的商品、基本货币单位为1元。 3. 若顾客投的钱币数大于或等于所购买商品单价，则自动售货机会送出所选的商品，若投的钱数不够，自动售货机不作响应继续等待顾客的下次操作。顾客的下次操作可以继续投币，直到钱数到达所选商品的单价为止，从而完成购买也可以直接按相应按键退币，退出交易。 4. 顾客投币后可通过按键对所需要购买的商品进行选择,选定后在出货，如果需要找零就进行找零,同时结束本次交易。工作内容和要求：（1）对自动售货机的控制功能需求进行分析和研究，在此基础上提出能够识别硬币和真假纸币的自动售货机，并能退币找零。 （2）在充分研究自动售货机的售货方法
4、后，采用弹簧出货机构 。 （3）改进自动售货机控制系统功能并完成控制程序设计。三、个人重点 设计一种能够自动识别硬币和真假纸币的售货机，并能退币找零。四、各阶段时间安排，应完成的工作量：序号各阶段工作内容起讫日期备 注1确定选题，收集资料20xx年2月24日至20xx年3月15日2整理资料，撰写初稿20xx年3月15日至20xx年4月3日3通过老师审查，完成第 一次修改20xx年4月3日至20xx年4月23日4通过老师审查，完成第二次修改20xx年4月23日至20xx年5月5日5论文定稿，上交20xx年5月5日至20xx年5月18日6毕业答辩准备20xx年5月18日至20xx年5月22日五、
5、应阅读的基本文献目录：1 张晓锋，张静.电气控制与可编程控制技术及应用.北京国防工业出版社，2010.2 王鑫.PLC机电控制系统应用设计技术.北京电子工业出版社，2010.3 张万忠.可编程控制器入门与应用实例（西门子S7-200系列).北京清华大学出版社，2007.4 董淑玲.PLC在自动售货机控制系统中的应用.上海师范大学学报，2007.5 宋伯生.PLC编程控制指南.北京机械工业出版社，2007.6 史国生.电气控制与可编程控制技术.北京化学工业出版社，2004.7 吴中俊，黄永红.可编程序控制器原理及应用.北京机械工业出版社，2003.8 程周.可编程序控制器原理与应用.北京高等教育
6、出版社,2003.9 吴建强，姜三勇.可编程控制器原理及应用.哈尔滨工业大学出版社，2000.指导教师签字： 黄冬来 20xx年3月30 日教研室主任签字： 黄冬来 20xx年4 月 15 日院长（副院长）签字： 年 月 日PLC控制的自动售货机设计摘 要随着科技的不断发展，PLC在工程中的应用大家有目共睹，PLC在各个领域已占得一席之地，并将有更好的发展。我国人口数量庞大，自动售货机在人们的生活中扮演越来越重要的角色，从长远来看其具有广阔的发展空间。本次设计的自动售货机为饮料自动售货机，贩卖的商品性质明确，适用于放置在短时间人口流动比较大的地方。首先通过与单片机和继电器等控制的对比，确定采用
7、PLC来控制自动售货机，然后分析自动售货机的结构和工作原理，明白自动售货机的贩卖过程，以便为硬件的选择做准备。通过自动售货机的功能分析作出硬件框图，根据硬件框图选择所需要的PLC、货币识别器、电动机和接触器。根据I/O分配表对PLC选型，并画出外部接线图。根据控制系统流程图编写符合自动售货机功能的程序。如果购物后有剩余金额，则可按退币按钮退币。【关键词】：自动售货机； PLC； 梯形图；Design of automatic vening machine controlled by PLCABSTRACT:With thecontinuousdevelopmentofscienceandtec
8、hnology,theapplicationofPLCinengineeringPLChaseverybodybeobvioustopeople,occupyaspaceforonepersonineveryfield,andwillhavebetterdevelopment.Chinashugepopulation,thevendingmachineisplayingamoreandmoreimportantroleinpeopleslife,inthelongtermithasbroadspacefordevelopmentofautomaticvending.Thedesignofthe
9、machineforbeveragevendingmachine,thenatureofthegoodssoldintheclear,isadaptedtobeplacedinashorttimethepopulationflowisbigplace.First,bycontrastwiththeMCUandrelaycontrol,adoptPLCtocontroltheautomaticvendingmachine,andthenanalyzesthestructureandworkingprincipleofautomaticvendingmachine,automaticvending
10、processseevendingmachine,inordertopreparefortheselectionofhardware.ThefunctionofthevendingmachinetomakeanalysisaccordingtothehardwareblockdiagramofhardwarediagramtoselectthePLCcurrencyidentifier,electricMachineandacontactor.SelectionofPLC,anddrawtheexternalwiringdiagramfromtheI/Odistribution.Accordi
11、ngtothecontrolsystemflowchartoftheprogramwiththefunctionofautomaticvendingmachineprogram.Ifshoppingaftertheremainingamount,pressbackbuttoncoinscoin.【Keywords】: vending machine; PLC; ladder diagram; 目 录中文摘要、中文关键词.2英文摘要、英文关键词.3第一章 绪论.4 1.1 自动售货机的研究背景及意义.4 1.2 研究自动售货机的目的.5第二章 自动售货机的功能分析.7 2.1 自动售货机的介绍.7 2.2 自动售货机的功能分析.82.3 自动售货机主控单元的确定.12第三章 自动售货机的硬件部分.183.1 控制电路硬件组成框图.183.2 确定自动售货机使用的PLC类型.183.3 货币识别器选型.223.3.1 硬币的识别原理.223.3.2 纸币的识别原理.233.4 自动售货机电机及其它选择.24第四章 自动售货机的软件设计.254.1 自动售货机的控制系统流程.254.2
